Моделирование и визуализация ювелирных цепей «Красцветмет»

Задача

Сделать 3D-модели ювелирных цепей машинного плетения различных типоразмеров и их визуализацию в различных сплавах.

Инструменты

3ds max | Cinema 4D | OctaneRender | Photoshop | SolidWorks

О проекте

Клиент: ОАО "КРАСЦВЕТМЕТ"
Дата создания: 26 декабря 2018

Описание проекта

Компания «КРАСЦВЕТМЕТ» — один из крупнейших в мире производителей восьми драгоценных металлов (золото, серебро, платина, палладий и другие), а также изделий из них. С 1994 года на предприятии был налажен выпуск ювелирных изделий, в т.ч. цепей машинного плетения.

На сегодняшний день предприятие производит более 100 видов цепей различных типоразмеров и в нескольких сплавах. В связи с большим ассортиментом имеется проблема визуального представления продукции:

несовпадение цвета сплавов;
неудачные фото ряда цепей;
отсутствие визуального единства продукции.

В связи с этим было принято решение о создании визуализации на основе 3D-моделей.

Процесс отрисовки цепей состоит из двух основных этапов:

Этап моделирования — создание 3D-моделей;
Этап визуализации — рендеринга (просчета) моделей.

Расчет стоимости 3D-моделирования цепей

Проект довольно объемный и довольно трудоемкий. Всего предполагается сделать порядка 100 видов цепей, в каждом виде от 1 до 10 типоразмера в различных сплавах (до семи). Кроме этого, на стоимость непосредственное влияние оказывает фактор сложности моделирования, т.к. все цепи разные.

Для стандартизации расчетов, было решено разбить все плетения на несколько категорий и назначить им базовую стоимость:

простые, базовая стоимость 2500 руб.
средние, базовая стоимость 3500 руб.
сложные, базовая стоимость 5500 руб.
сверхсложные, базовая стоимость 10000 руб.^*

В данную цену не входит стоимость файлов с 3D-моделями. Исходники с 3d-моделями +40% от стоимости моделирования.

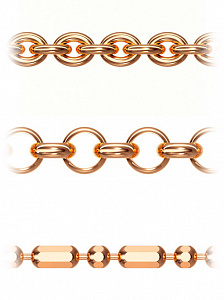

Простые плетения цепей

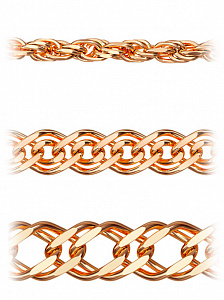

Плетения цепей средней сложности

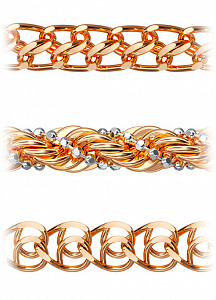

Сложные плетения цепей

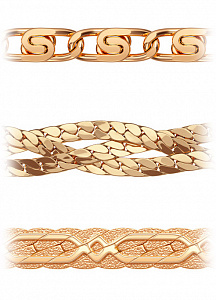

Сверхсложные плетения цепей

Формула расчета стоимости 3d-моделирования для каждой цепи выглядит следующим образом:

Базовая стоимость × (Базовая стоимость × 0,5 × (Количество типоразмеров - 1) )

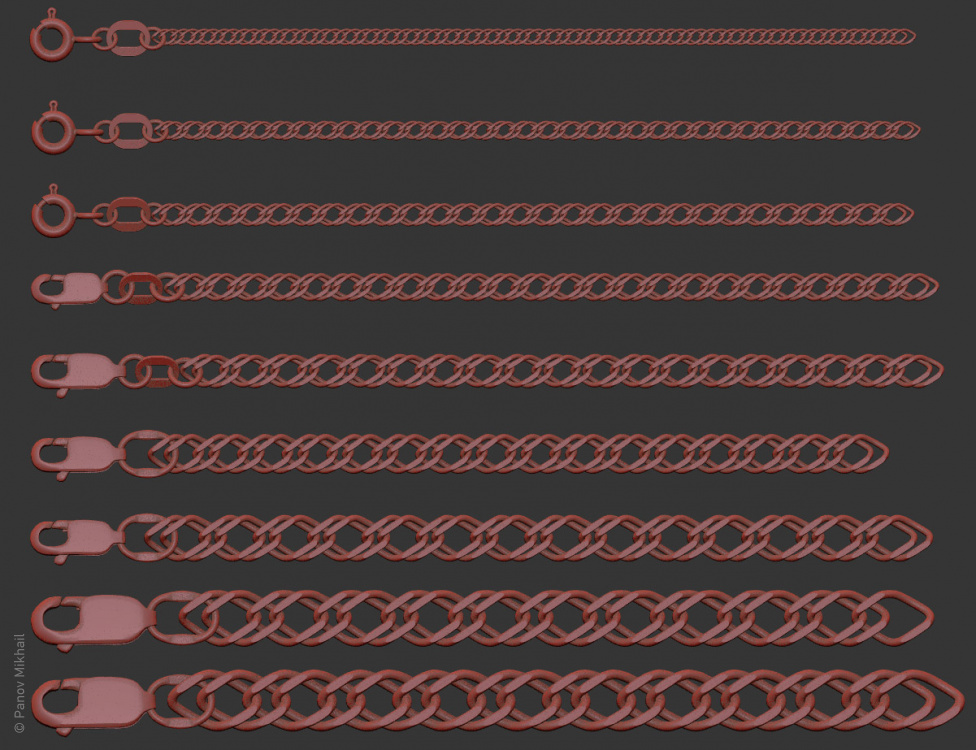

Модели цепи 076 "Ромб двойной" в девяти типоразмерах

Подбор цвета

Для обеспечения единого внешнего вида продукции, необходимо правильно настроить материалы. Совместно со специалистами предприятия составлена карта цветов.

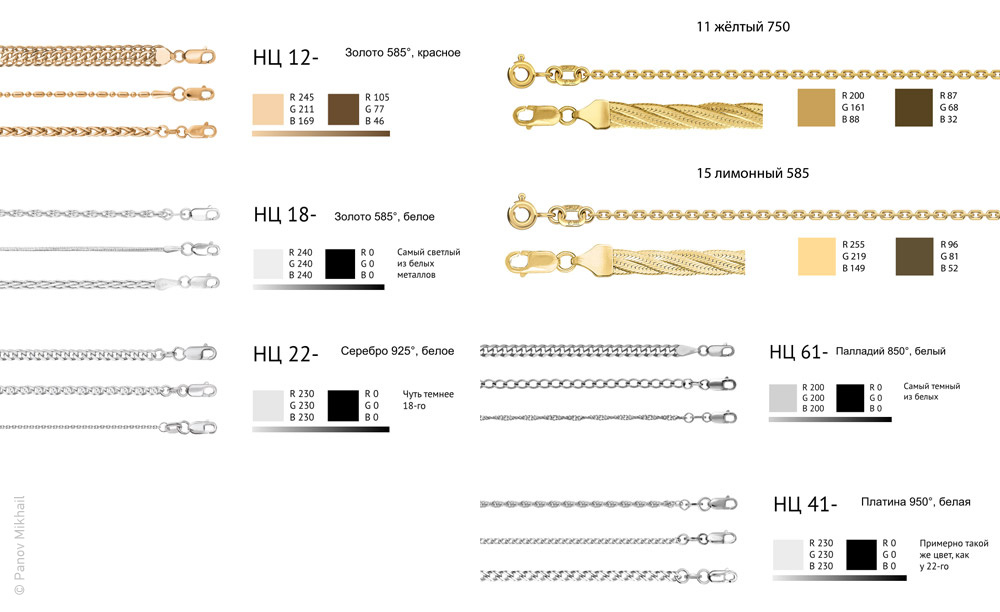

Карта цветов используемых сплавов

Но здесь появилась одна проблема — цвета белого золота, палладия, платины и серебра очень похожи друг на друга. Я предложил сделать цвета сплава палладия и платины на основе цвета их слитков.

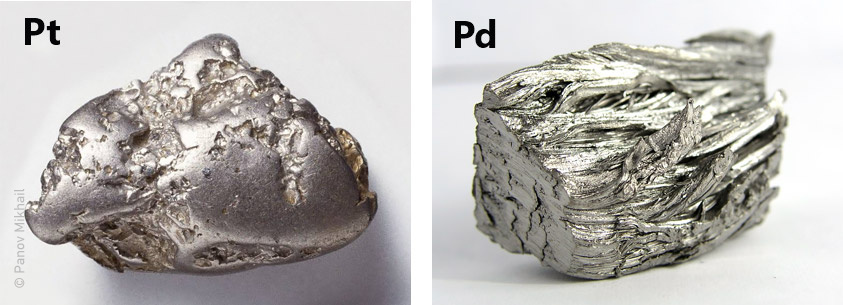

Слитки платины и палладия

В результате получилась следующая палитра цветов для цепей, понятная с первого взгляда.

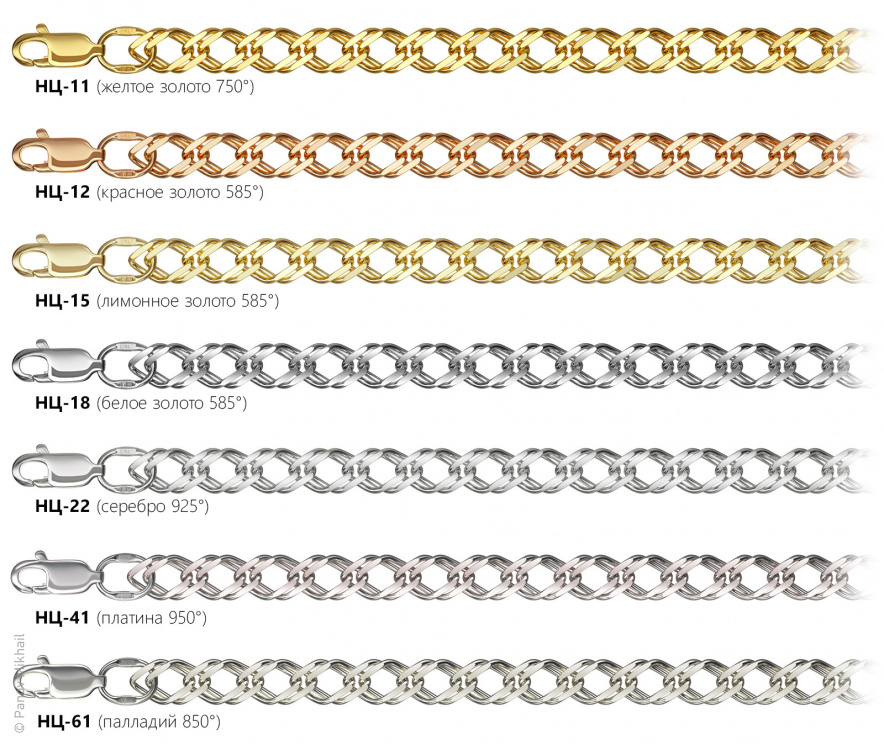

Эталонные образцы цветов для используемых сплавов

Расчет стоимости 3D-визуализации (2 этап)

Работы по визуализации включают следующие мероприятия:

настройка сцены и освещения, материалов для 3D-моделей;
рендеринг (процесс просчета) изображения;
постобработка полученных изображений.

Стоимость настройки сцены и материалов — 25000 руб.^* Это единоразовый процесс.

Стоимость визуализации каждого типоразмера цепи составляет 930 рублей. Разрешение визуализации — 4800×450px. В эту стоимость включаются работы по постобработке каждого изображения. На выходе передаются изображения в следующих форматах: JPG, PNG (на белом фоне), PNG (на прозрачном фоне), TIFF (в цветовом пространстве CVMYK).

Пример расчета стоимости и сроки

Для понимания, рассчитаем стоимость визуализации цепи 076 "Ромб двойной":

сложность — средняя;
типоразмеров (3D-моделей) — 9 шт.
цветов — 7 шт.
всего визуализаций — 55 шт.

Предварительный расчет стоимости моделирования (его мы уже делали выше):

3500 × (3500 × 0,5 × (9-1)) = 17500 руб., средняя цена 1750 / 9 = 1944,44 руб./за один типоразмер

№	Наименование работ	Цена, руб.	Количество	Сумма, руб.
1	Разработка 3D-моделей машинного плетения вида "Ромб двойной" (арт. 076)	1944-44	9	17 500-00
2	3D-визуализация цепи машинного плетения вида "Ромб двойной" (арт. 076)	930-00	55	49 500-00
ИТОГО		-	-	67 000-00

Итого 67000 рублей^* за моделирование и визуализацию цепи "Ромб двойной" во всех выпускаемых размерах и цветах.

Ориентировочные сроки на такой объем работ — 5 рабочих дней.

Некоторые цепи, для которых были созданы 3D визуализации

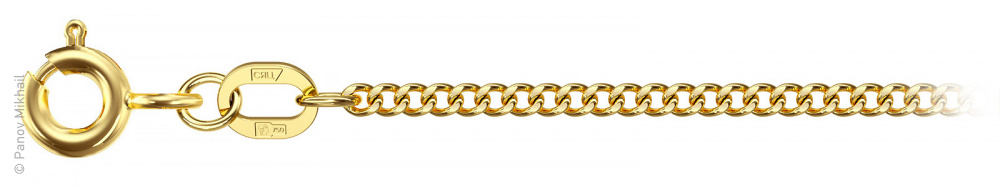

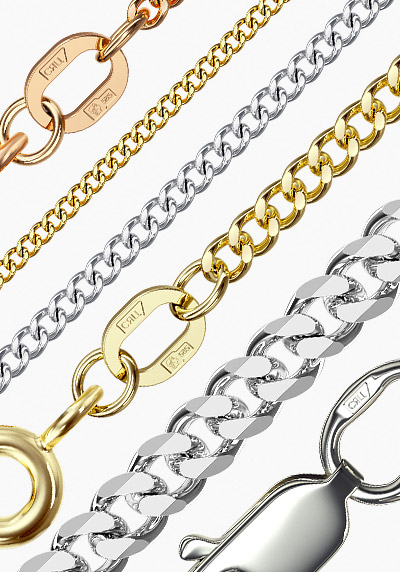

3D-визуализация ювелирной цепи "Гурмета" (арт. 002, d0.4 мм, желтое золото 750°)

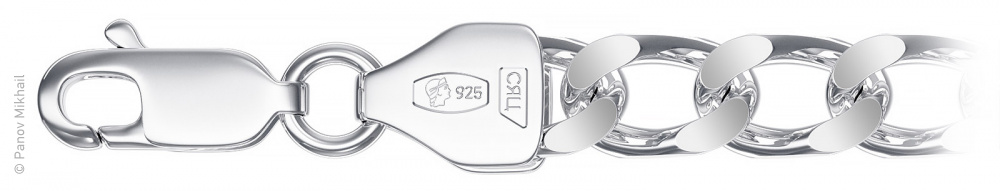

3D-визуализация ювелирной цепи "Гурмета граненная с 4-х сторон" (арт. 002А, d1.8 мм, серебро 925°)

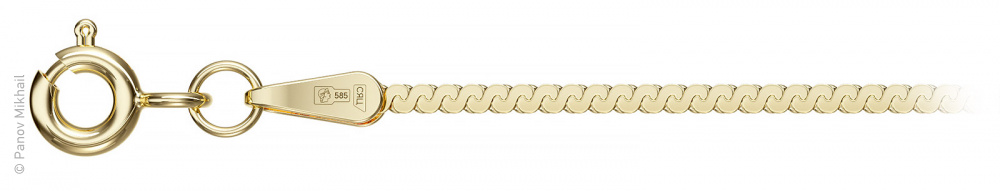

3D-визуализация ювелирной цепи "Серпентина с алмазной гранью" (арт. 003, d0.4 мм, лимонное золото 585°)

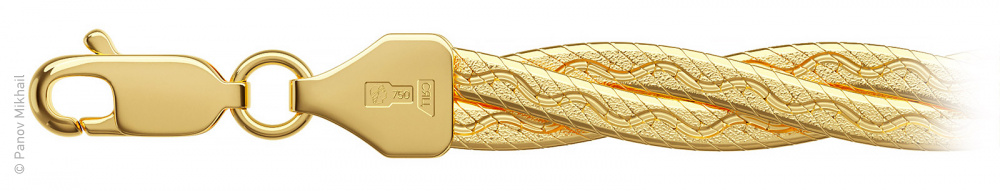

3D-визуализация ювелирной цепи "Монтреаль косичка из 3-х цепей с рисунком с алмазной гранью" (арт. 025А, d0.5 мм, желтое золото 750°)

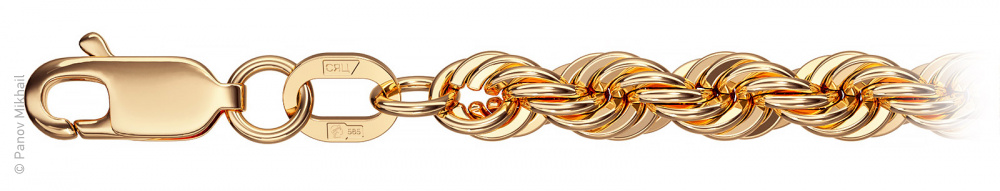

3D-визуализация ювелирной цепи "Корда" (арт. 099, d0.7 мм, красное золото 585°)

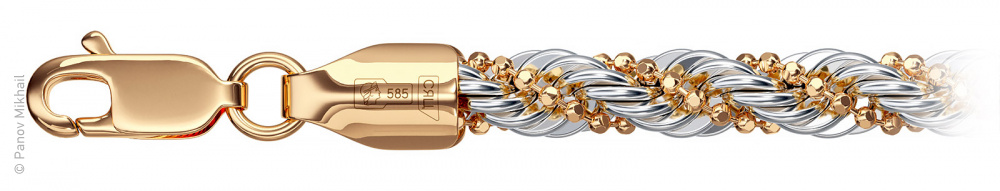

3D-визуализация ювелирной цепи "Корда с шариковой цепочкой" (арт. 298, d0.7 мм, красное золото 585°, серебро 925°)

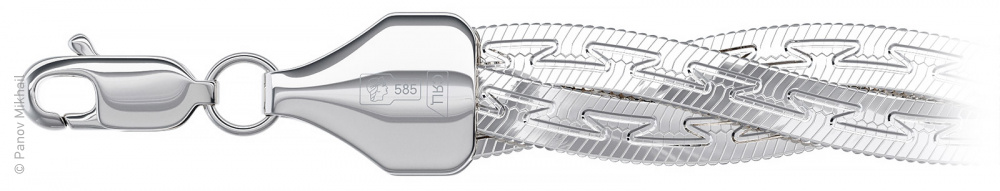

3D-визуализация ювелирной цепи "Коса из 3-х снейков кованных с рисунком" (арт. 351, d0.35 мм, белое золото 585°)

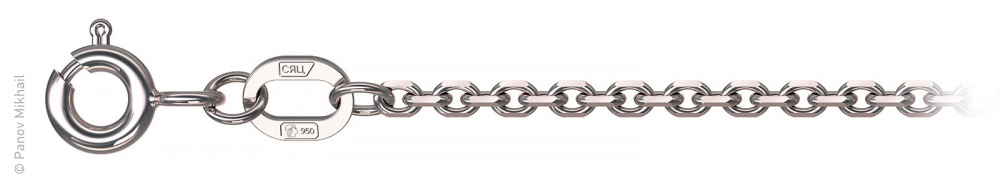

3D-визуализация ювелирной цепи "Кобра с алмазной гранью" (арт. 053, d0.5 мм, платина 950°)

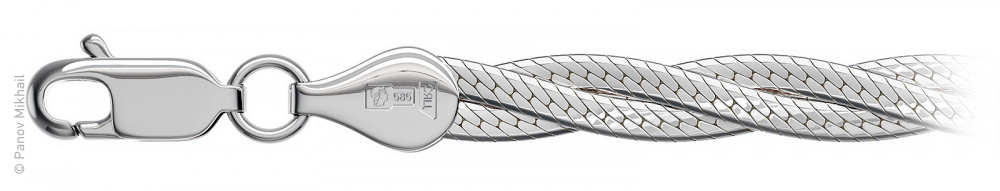

3D-визуализация ювелирной цепи "Монтреаль косичка из 3-х цепей с алмазной гранью" (арт. 025, d0.4 мм, белое золото 585°)

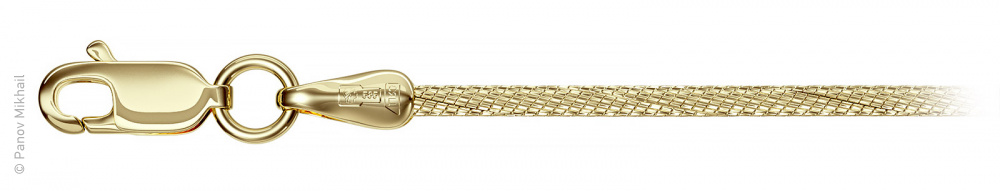

3D-визуализация ювелирной цепи "Снейк с фантазийной огранкой" (арт. 078А, d0.35 мм, лимонное золото 585°)

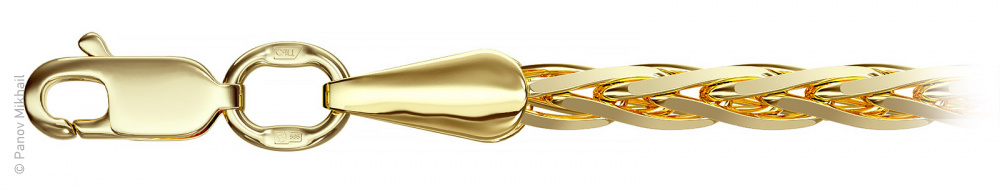

3D-визуализация ювелирной цепи "Колос с алмазной гранью" (арт. 244, d0.8 мм, лимонное золото 585°)

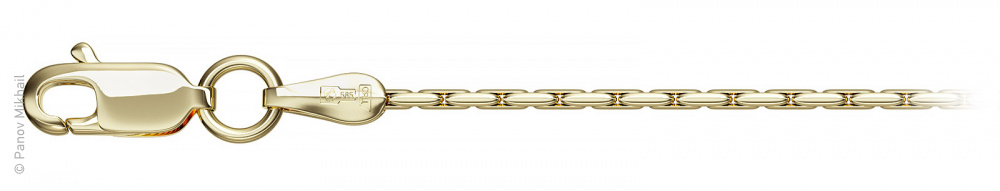

3D-визуализация ювелирной цепи "Змейка с алмазной гранью" (арт. 265, d0.5 мм, лимонное золото 585°)

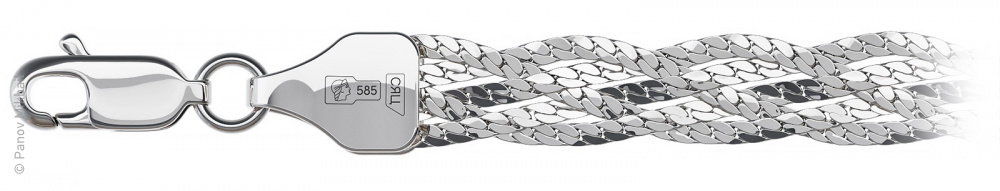

3D-визуализация ювелирной цепи "Париджина косичка из 5-ти цепочек с алмазной гранью" (арт. 008, d0.4 мм, белое золото 585°)

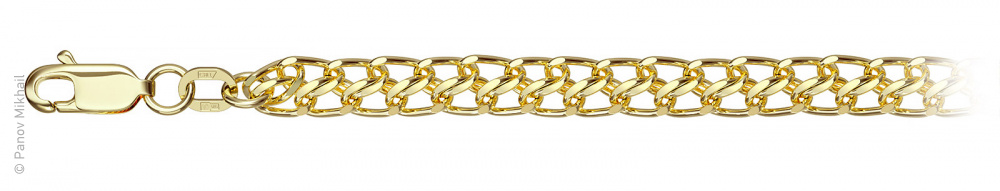

3D-визуализация ювелирной цепи "Царь с алмазной гранью" (арт. 320, d0.5 мм, лимонное золото 585°)

3D-визуализация ювелирной цепи "Снейк прямоугольный" (арт. 345, d0.35 мм, красное золото 585°)

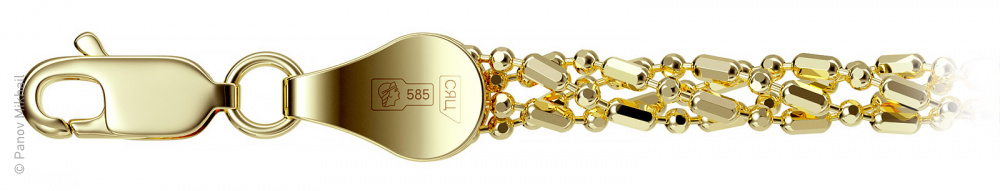

3D-визуализация ювелирной цепи "Шарик бочка косичка из 4-х цепочек" (арт. 310, d1.2 мм, лимонное золото 585°)

Благодарности

Отдельно благодарю ребят из "Студии 601" и ее руководителя Дениса Круглова за отличную и качественную работу по моделированию ряда сложных цепей.

Анимации и 3D-фото

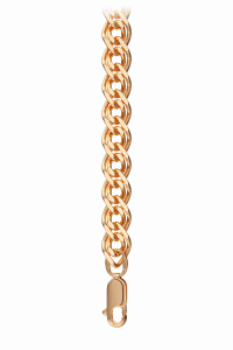

Для некоторых цепей были созданы интерактивные 3D-фото.

Нажмите для просмотра интерактивного 3D-фото

Некоторые работы проекта

Вы можете заказать изготовление 3D-моделей и визуализацию (рендер) ювелирных изделий по телефонам: +7 910 678-89-75, +7 909 273-73-35 или отправить заявку через форму "Заказать дизайн..." внизу экрана.
